前言：如今，膠粘劑在工業生產中占據越來越重要的地位。例如，汽車內含有100多種通過硫化膠粘劑粘合的橡膠-金屬化合物。

在基材上使用膠粘劑時，必須保證精準的膠粘劑膜層厚度規范才能保證理想的粘合效果，同時要避免由于膠粘劑過厚而增加干燥時間。

粘膠劑涂層厚度作為質量標準

粘膠劑涂層厚度通常在微米范圍內，并有相應的合格范圍。如果涂層厚度低于合格下限值，則會可能導致橡膠和金屬接頭的粘接出現問題，且不能確保扭轉減振器能正常運轉。如果涂層涂得太厚，在組件的機械負載下，粘膠劑涂層甚至?xí)霈F(xiàn)破裂現象。因此，在生產過程中測量涂層厚度是保證扭轉振動阻尼器能正常運行的關鍵環節。

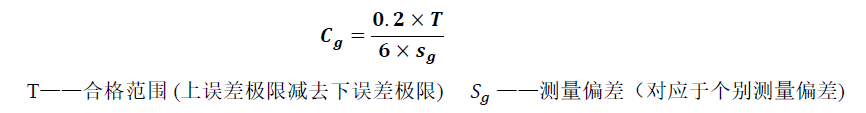

對于關鍵質量性能參數，必須對使用的測試設備進行嚴格評估。為此，汽車工業中引入了質量性能參數Cg。Cg 值是根據Bosch第十版手冊中的公式所計算，公式如下：

選擇合適的測量設備對于驗證膠粘劑涂層質量很關鍵

根據本標準，只有測量設備的Cg值大于1.33，才能保證產品質量合格。例如，合格范圍為10微米，測量偏差為0.9微米，測量設備的Cg值為 0.37，則不能確保質量達到合格。傳統的渦流或磁感應測厚儀測量粘膠劑涂層厚度時，在預處理和涂層表面上通常具有幾微米的測量偏差。這導致Cg值遠遠低于1.33，而合格范圍為10或20微米。因此，這些傳統的測厚儀未獲得質量認證。

高精度非接觸式膜厚測量

Coatmaster涂魔師ATO實時在線測厚系統對粘膠劑進行非接觸式涂層厚度測量，測量偏差為70納米（=0.07微米），相當于Cg值為4.5，大大滿足了汽車行業的測量要求。

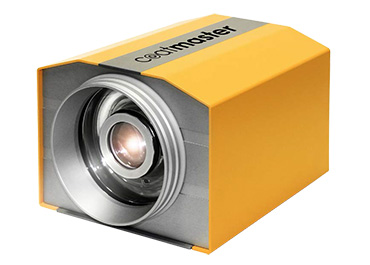

coatmaster Inline型號

Coatmaster案例——測量汽車零部件粘膠劑的涂層厚度

Winkelmann Group公司總部位于威斯特伐利亞州的Ahlen，在波蘭、土耳其和中國都設有分支，營業額超過5億歐元，擁有近4000名員工。Winkelmann Powertrain Components GmbH＆Co.KG主要生產汽車內燃機的扭矩減振器，其作用是減少徑向振動, 降低曲軸扭轉振動振幅。

這些振動是由活塞到曲軸的間歇性動力傳遞所引起的。它們會產生短期扭矩峰值，導致變速箱發出噪音和發生磨損。此外，他們會對曲軸施加壓力，這可能導致扭轉斷裂。扭振減振器的任務是抑制這些振動。它們是由減振器環和輪轂以及中間橡膠元件所組成。

在扭振減振器的生產過程中，在減振器環和輪轂與橡膠接觸面涂上粘膠劑前需要經過特殊的預處理，隨后的硫化過程是為了使減振器環、橡膠涂層和輪轂之間形成一直的粘接。

使用coatmaster測厚并協助優化改善工藝

Winkelmann公司的負責人得知上述標準后，努力尋找合適的測量設備。負責Ahlen工廠產品質量的工業工程師Harun Kelpetin：“我們對傳統涂層厚度測量儀的測量結果不滿意，一直在尋找替代方案來不斷改進工藝。其中有一名員工建議使用Coatmaster涂魔師實時在線無損測厚系統。最終我們采納了這個建議?！?/span>

自2014年10月起，Winkelmann Powertrain一直使用基于光熱法的Coatmaster涂魔師無損測厚系統。內置光源對粘膠劑表面涂層進行短暫脈沖加熱。通過光學元件和紅外傳感器對表面溫度進行定量膜厚測量。

coatmaster涂魔師ATO非接觸測厚系統使用光源與攝影的閃光燈相似，對人體、產品和環境不會造成傷害。涂魔師專門避免使用有害光源，如激光、Beta或X-射線源。每個測量過程平均要分析100,000個溫度讀數，并根據這些數據得到溫度曲線分布情況，最終來確定涂層厚度。

綜上所述，當Winkelmann Powertrain 使用Coatmaster涂魔師ATO無損測厚系統時，由于其具有非常高的測量精度和重復性、不限測試底材、輕松測量外形復雜的零部件等優點，能高效確保與工藝質量相關的關鍵參數達合格范圍。
