測試儀器： SITA CleanoSpector(SITA 表面清潔度儀)

測試模式： FluoLevel模式(RFU 相對熒光單位)

樣品： 手機玻璃

儀器介紹

本報告使用 SITA CleanoSpector(SITA 表面清潔度儀)，測量鍍膜前后的玻璃表面清潔度，主要通過檢測出油脂、手指印等污染物，從而改善產品質量。

SITA CleanoSpector有兩種測量結果的表示方式可供選擇。第一種，測量儀器以百分比顯示的清潔度值的高低。一個100%的清潔度值，表示一個絕對干凈和無熒光的表面。第二種，測量儀器以RFU值(Relative Fluorescence Units)表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高。若檢測件本身含有熒光反應，RFU值也會隨之增大。

1.測試目的

防指紋保護膜貼膜就是通過保護膜的自身工藝特性，起到淡化、分解指紋油脂的可見度，起到防指紋的作用。利用SITA CleanoSpector量化快速檢測防指紋效果是否明顯，測試時用手指在自己額頭,耳后多汗液多油的地方，將深度與淺度的油脂轉擦到三種樣品上。

以下是手機玻璃蓋板樣品使用RFU模式的清潔度檢測結果。

2 樣品

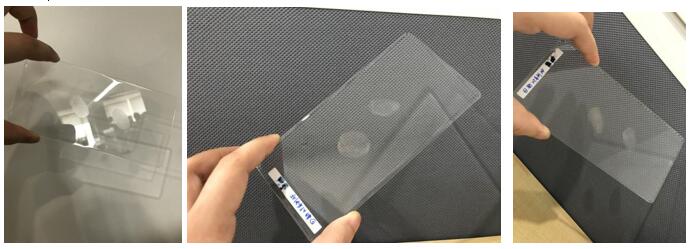

樣品類型:玻璃底材&AF膜

本次測試的掃描方式為：手持式點測法

3 樣品測試

每件玻璃底材樣品隨機選取10個測試點。每個點的測量直徑為1毫米。為便于比較，測量值的平均值以圖形表示。測量的所有數值詳見附件。

注： 采樣點的數目可以在儀器軟件中設置。采樣點的結果在儀器中以列表形式顯示。儀器可以自動計算出最小值、最大值、平均值和樣本標準偏差。用戶可以讀取、管理和導出所有記錄。

4 測試數據及結論

#1：目的：對比清洗前三個樣品的清潔度

注：

1)清潔度以RFU絕對值表示，數值越高，清潔度越差，反之亦然;

2) 樣品的測量結果測量點中，RFU絕對值的最高值作為最終結果，即用樣品最臟的點代表整個零件的清潔度;

由上述圖表可知結論：

1)SITA清潔度儀可以很好的量化測出不同樣品的不同清潔度。

2)在未清洗的情況下，普通玻璃的清潔度最差，新KY系列AF膜2的清潔度較好

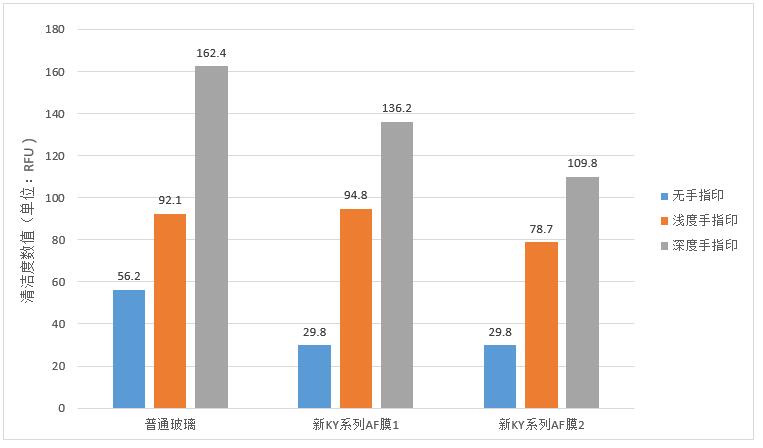

#2：目的：對比三個樣品經過超聲波清洗后無手指印，加上淺度手指印和深度手指印的清潔度(下面圖片左邊為深度指紋，右邊為淺度指紋)

由上述圖表可知結論：

1)觀察所有數據，三種樣品的深度手指印比淺度手指印RFU值都要高，與事實相符。

2)由于轉印手指紋時不能保證其污染度一致，導致新KY系列AF膜1和新KY系列AF膜2的RFU值有波動，但能清楚看出新KY系列AF膜比普通玻璃的防指紋效果要好。

3)SITA清潔度儀可以快速準確測出指紋在玻璃上的污染度，并給出清晰的量化后的讀數，可以直接判斷指紋油脂在膜上的污染程度。以量化所需的清潔度數據，保證產品品質!

5 總結

用SITA CleanoSpector 對該聞名手機制造商各部件的污染物檢測進行了研究。

玻璃蓋板的檢測結果顯示熒光雜質均存在于整個組件上，污染物會發出熒光，SITA CleanoSpector 能很好地顯示此結果。

產品的清潔度可以由SITA CleanoSpector快速檢測并記錄?；诖藬?shù)據，可以審查AF膜防指紋的效果，進而優化產品質量。

手持式 SITACleanoSpector 適用于工廠車間或?qū)嶒炇业暮啽憧焖俚那鍧嵍缺O(jiān)測，以評價清潔過程的質量。這樣一來，便可以人為主觀判斷帶來的影響，并使工藝可靠性顯著增加?？梢姡聡鳶ITA清潔度儀協助保證產品質量、實現量化控制!

附件：完整的測試數據
