在涂裝，粘接和焊接等工業生產工藝中，表面的化學和電解殘留物會引起產品的質量問題，因此需要不斷提高對產品的質量要求和優化更高效的生產方法，例如在粘接和焊接工藝需要對表面進行清洗及檢測其表面清潔度。熒光測量以它高靈敏度，快速測試和非接觸式測量為特點，成為一種合適且已驗證過的表面無損檢測方法。在這項技術中，德國SITA Messtechnik GmbH公司在工業制造中的便攜式設備和集成在線檢測系統的開發，生產和全球應用擁有20年的豐富經驗。

物理學中的熒光

熒光是一種發光形式。發光是指在原子或分子激發后發光。在光子發射(光)的情況下，它被稱為光致發光。

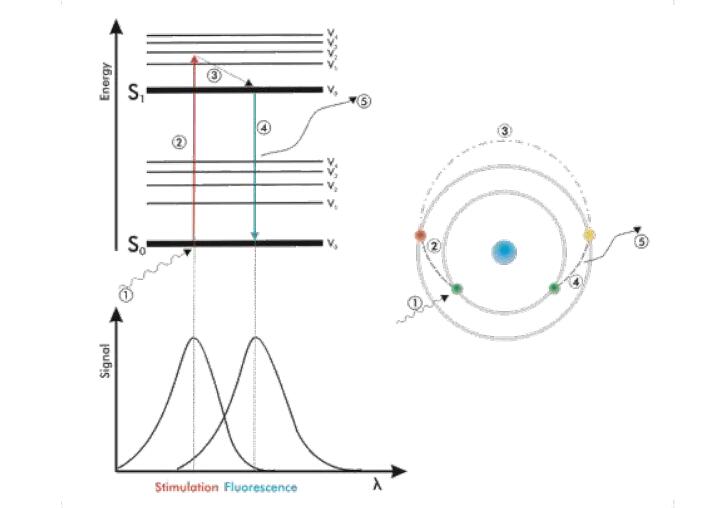

熒光機理如圖1所示。為了激發熒光，采用紫外光源照射測試表面。表面上的污染物吸收高能量輻射(1)。 受光子激發，電子達到更高的能級(2)激發態。激發的分子與其環境碰撞并釋放一小部分吸收的能量(3)。剩余能量作為發射(4)進行釋放，并且電子從激發態返回到其最初狀態。發射的光子能量較低，因此釋放長波(5)。這種能量差異稱為“Stokes shift 斯托克斯位移”。

熒光向各個方向進行擴散發射(如來自點光源)，并在納秒(10 ^-9 秒)后消失。光漂白性可使熒光特征消失。

Fluorophore 熒光團

熒光團是指分子內的一個官能團，由于存在許多π-系統，能夠吸收特定波長的能量并重新發射另一個波長的能量。

在π-系統中，兩個原子通過雙鍵連接，這意味著兩個原子各自為鍵提供兩對電子。那些電子很容易受到熒光的激發。發射的熒光輻射的波長和數量取決于熒光團，其數量和化學環境。

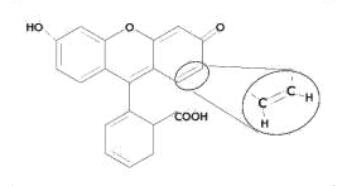

熒光素，一種重要的熒光染料，如圖2所示。熒光素含有許多雙鍵，因此顯示出明顯的熒光。

熒光團的熒光效率的特征在于量子產率Q.它指定吸收能量的強度的哪一部分可以作為光子發射。

污染物的熒光反應

間接生產材料的熒光主要是基于作為添加劑的芳香族環體系，進而基于油脂的不飽和結構。羧酸及其酯以及脂族酮發出熒光。

通過熒光測量法可以檢測到非常少量的殘留污染物，甚至可檢測到由少于2%的皮脂組成的指紋。優化具有365nm和460nm的SITA熒光傳感器(圖3中標記為紫色和藍色)的激發和檢測波長實現檢測工業制造中零部件的清潔度。其中可檢測到的污染物包括冷卻劑和切割潤滑劑，潤滑油，防銹油和脫模劑等。

根據測量設備和污染物或涂層，可以檢測到10 mg /m2和潤滑膜至10 g /m2或更高的殘留量。

圖三展示了三種不同加工油的熒光光譜。

三種不同油的發射光譜(excitation 激發 365 nm)

基材熒光反應

金屬和許多陶瓷表面不激發熒光。根據雜質離子，基質和處理熒光可以在玻璃上進行。由于有機分子的復雜結構，所以紙張、紡織品或塑料等其他材料會產生十分強烈熒光反應。

熒光傳感器及測量原理

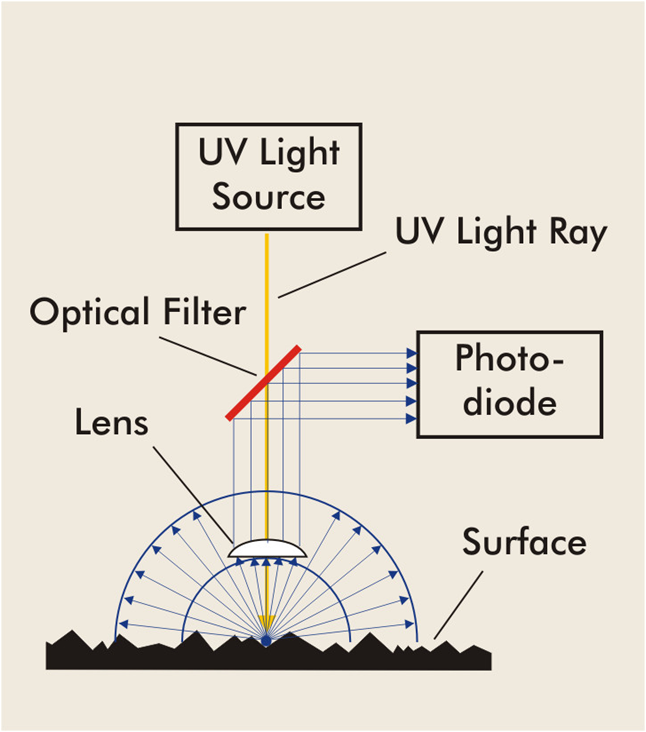

德國SITA Messtechnik GmbH公司是工業應用中檢測表面熒光測量設備的先進供應商。高度集成的光電傳感器設計(圖4)使用高功率UV LED燈和透鏡來完成表面的準確高強度照射。發射的輻射被光學過濾，靈敏檢測器確定其強度?；谠u(píng)估模型，在可受控制的激發功率和環境光水平下，將原始檢測器的信號轉換為標準化的測量值，實現量化數值。測量值是由專有無機固態熒光參考標準定義的特定單位RFU (Relative Fluorescence Unit相對熒光單位) 規定相對熒光強度。

應用

熒光測量法是接收有機物質對其數量或厚度進行定量間接無損的測量方法。必須根據具體污染物和后續工藝來定義它的合格/不合格值。這是由于不同物質對特定工藝及其參數的影響不同而造成的。通過檢測量化不同的清潔度情況和傳統的破壞性測試(橫切，拉拔測試，腐蝕，橫截面)，可以確定限定值/合格值。

該熒光測量設備(表面清潔度儀)較佳應用在生產工藝中，是實驗室破壞式分析方法的很好替代測量方式。

指導參數設置或優化新設或現有的清洗工藝是該儀器的常見應用?？梢钥焖僦庇^評估工藝參數變化情況。

該測量方法另一個優點是：可以選擇性地檢測需要檢測的表面，并且可以顯示污染物在表面上的分布。

在粘接/密封之前檢查壓鑄外殼

鋁壓鑄外殼應用于汽車工業，例如用于發動機控制器(ECU)和轉向器殼體。鑄件和機加工冷卻潤滑油中釋放劑的殘留物降低了粘膠劑的附著力。造成了機械齒輪零件的脫落，腐蝕蠕變和泄漏破壞電子或耐久性等質量問題。除了便捷式設備外，還可以將設備安裝自動化測試臺和在線系統中，實現在工藝前進行100%的清潔度量化檢測。

在焊接前檢查齒輪箱或渦輪增壓器部件

通過激光或電子束焊接進行桿和輪子的自動連接。存在有機殘留物的情況下，如防腐蝕和機加工油，焊縫受到氣孔的影響。加熱過程會燃燒殘留物，形成氣體并進入熔化的材料中。隨著氣孔數量和大小的增加，焊縫的強度和密封性會降低。

在摩擦焊接之前檢查剝離后的電線和端子的清潔度

由于PVC絕緣層殘留物會增大電阻值，可通過激光去除電線的絕緣層。而不同的激光參數會導致低質量(樣品A：200 RFU)和高質量(樣品B：6 RFU;樣品D：9 RFU)。原絕緣超出了范圍(> 4000 RFU)。在生產過程中，可使用該儀器高效驗證激光剝離系統是否正常工作和參數設置是否達到質量要求。

電氣端子和電線通過摩擦或超聲波焊接進行連接。潤滑油的殘留物會影響焊接工藝并降低電氣連接的質量

醫療技術行業的閥門檢測

醫療技術中閥門的生產商必須滿足客戶對最大切削油殘留量為25 mg /m2的行業規定?；谛?zhǔn)曲線(圖5)，定義最大清潔度為5 RFU。

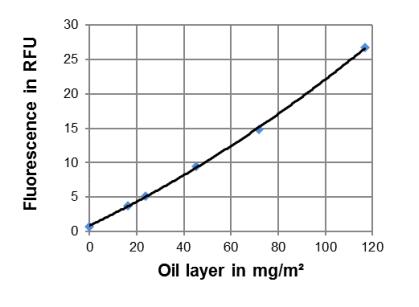

圖5： 相對熒光單位(RFU)-油膜厚度
